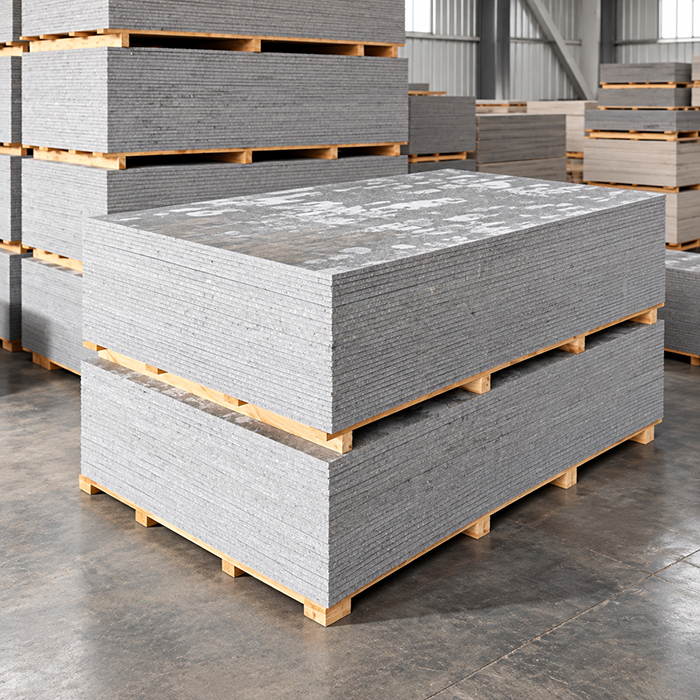

Рентгенозащитная панель ProteX «Рентгенобарьер»
ProteX «Рентгенобарьер» представляет собой композитную рентгенозащитную панель на основе высокочистого сульфата бария BaSO₄. Материал предназначен для создания защитных конструкций в помещениях, где эксплуатируется рентгеновское оборудование или другие источники рентгеновского излучения.
Панели изготавливаются методом специализированного прессования. Благодаря высокой плотности материала они обладают выраженными экранирующими свойствами, устойчивостью к коррозии и могут применяться при устройстве радиационной защиты медицинских, диагностических и промышленных объектов. В техническом описании производителя материал характеризуется как экологичный и нетоксичный.
Для чего используется «Рентгенобарьер»?
Панели могут применяться для обеспечения надежной защиты от излучения:
- в медицинских рентгеновских кабинетах;
- в помещениях лучевой диагностики;
- в стоматологических рентген-кабинетах при соответствии проектному расчету;
- в лабораториях радиационного и неразрушающего контроля;
- в помещениях с промышленным рентгеновским оборудованием;
- на объектах, где необходимо устройство стационарной защиты от рентгеновского излучения.
Преимущества панелей ProteX «Рентгенобарьер»
Высокое содержание сульфата бария. В составе панели содержится 90% BaSO₄, являющегося основным рентгенозащитным компонентом материала.
Высокая плотность. Плотность панели составляет 2,8 г/см³, что обеспечивает необходимые экранирующие свойства при небольшой толщине материала.

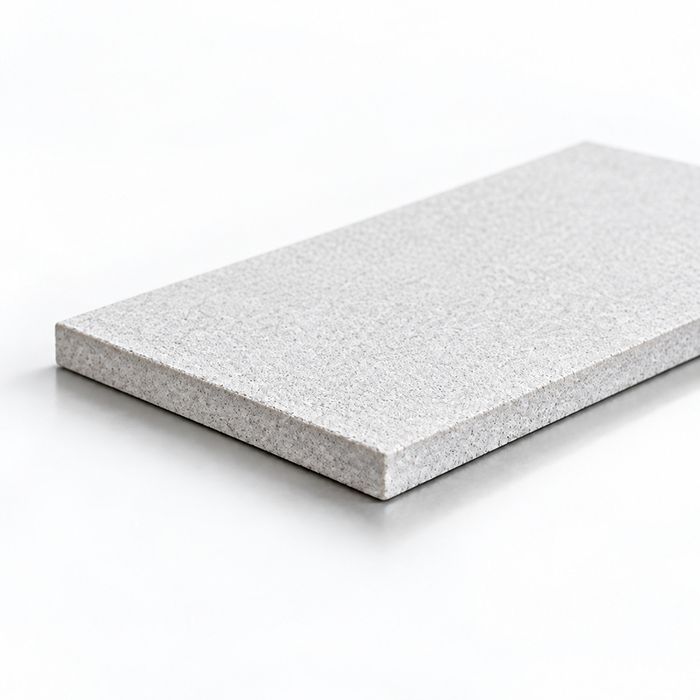

Компактная толщина. Толщина одной панели составляет всего 15 мм, размер листа 1200×600 мм. Это позволяет использовать материал при создании защитных облицовочных конструкций без чрезмерного увеличения толщины стен.
Высокая механическая прочность. Заявленная прочность на сжатие составляет 25 МПа.
Широкий диапазон рабочих температур. Панели рассчитаны на эксплуатацию при температуре от −20 до +80 °C.
Коррозионная стойкость. Материал устойчив к коррозии и предназначен для длительного применения в составе защитных конструкций.
Свинцовый эквивалент панели «Рентгенобарьер»
Рентгенозащитные свойства материала корректно оценивать не только по физической толщине панели, но и по ее свинцовому эквиваленту при конкретном напряжении рентгеновской трубки.
Для панели ProteX «Рентгенобарьер» толщиной 15 мм производителем указаны следующие значения:
| Напряжение рентгеновской трубки | Свинцовый эквивалент |
|---|---|
| 50 кВ | 0,9 мм Pb |
| 70 кВ | 1,8 мм Pb |
| 90 кВ | 2,0 мм Pb |
| 100 кВ | 1,7 мм Pb |
| 120 кВ | 1,3 мм Pb |
| 140 кВ | 1,0 мм Pb |
| 150 кВ | 0,9 мм Pb |
Испытания проводились по методике ГОСТ Р 59728-2021 и ГОСТ 31114.1-2002
Какой свинцовый эквивалент у панели толщиной 15 мм?
Максимальное значение в предоставленной производителем таблице составляет 2,0 мм Pb при напряжении 90 кВ.
При 70 кВ свинцовый эквивалент составляет 1,8 мм Pb, при 100 кВ — 1,7 мм Pb.
Важная информация по подбору рентгенозащиты
Необходимая толщина рентгенозащитной конструкции и количество панелей должны определяться проектом радиационной защиты помещения.
При расчете необходимо учитывать тип и параметры рентгеновского оборудования, напряжение рентгеновской трубки, рабочую нагрузку, направление излучения, расположение аппарата и соседних помещений, а также требуемый свинцовый эквивалент защитной конструкции.
Сравнение материалов для рентгенозащиты
| Параметр | Свинец | Рентгенозащитная штукатурка | РЕНТГЕНОБАРЬЕР |
|---|---|---|---|
| Содержание токсичных веществ | 100% свинец | 0% | 0% |
| Трудоемкость монтажа | Требуются дополнительные меры для предотвращения деформации и сползания материала под собственным весом | Мокрый процесс, образование пыли, штукатурные работы | Сухой монтаж: саморезы, клеевые составы |
| Основные риски при монтаже | Свинец требует соблюдения мер безопасности при работе и утилизации | Возможны растрескивание покрытия и зависимость результата от качества выполнения работ | Стабильность защитного слоя меньше зависит от квалификации монтажника |
